在线电导率仪产品技术说明
文档版本：V1.0
编制日期：2024年6月
适用型号：DDG8205
文档摘要
本文档为在线电导率仪产品技术说明，系统阐述了该产品的技术规格、工作原理、功能特性、安装使用、维护保养及应用场景。
1. 技术参数：电导率测量范围0~500 mS/cm，TDS 0~250 g/L，盐度0~700 PPT，温度0~150°C（根据电极）。测量精度电导率/TDS/盐度±1%F.S，温度±0.3°C。稳定性±0.2%F.S/24h。电源85~265VAC或9~36VDC，功率≤3W。标配1路4~20 mA输出，可选配2路。标配RS-485 Modbus RTU通讯。两组继电器5A 240VAC/5A 28VDC。防护等级IP65。工作温度-10~60°C，湿度≤90%。开孔尺寸92.5×92.5mm，重量0.6kg。
2. 工作原理：采用电极法测量溶液中的电导率值，通过测量电极间的电导率，结合温度补偿，计算出电导率、TDS和盐度值。
3. 功能特性：点阵LCD液晶屏显示；智能菜单操作；多种自动标定功能；多种信号输出方式；手动、自动温度补偿；两组继电器控制开关；高限、低限、迟滞量控制；同界面显示电导率/TDS/盐度/温度、状态等；可设密码保护。
4. 安装方式：盘装/柜装/嵌入式或壁挂安装。
5. 试剂消耗：无（电极法测量，无需化学试剂）。
6. 维护保养：定期清洁电极，定期校准。
7. 应用范围：广泛应用于火电、化工化肥、冶金、环保、制药、生化、食品和自来水等溶液中电导率值的连续监测。
1. 产品概述
1.1 文档说明
本文档为在线电导率仪产品技术说明，旨在为产品的技术性能、安装使用及维护保养提供全面的技术参考。文档内容基于产品实际技术规格编制，适用于选型设计、系统集成及现场运维等环节的技术人员参考使用。
文档中涉及的技术参数和功能描述均以产品实际配置为准，选配功能已在文中标注说明。

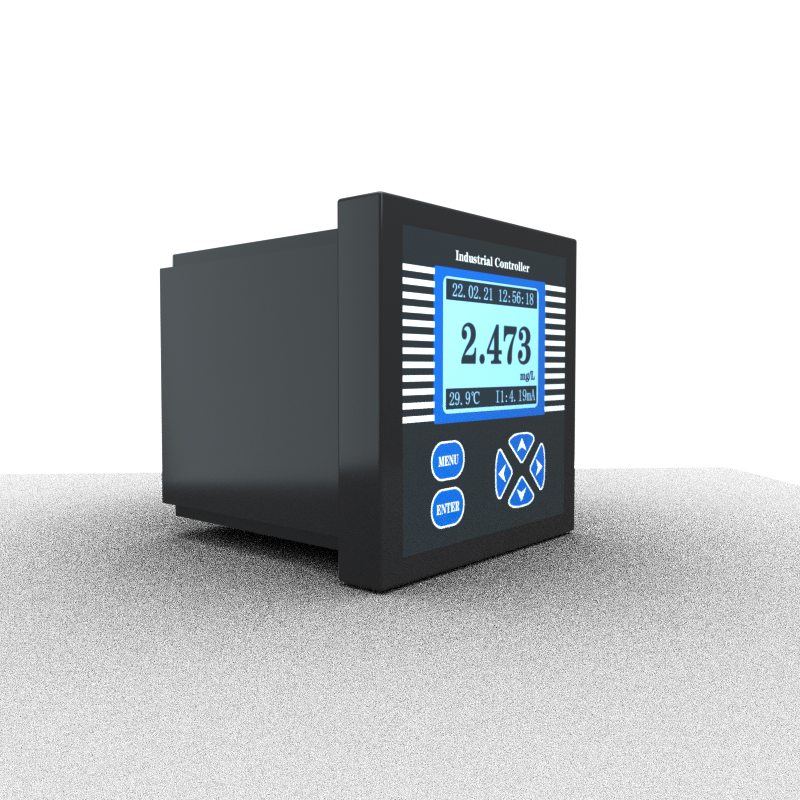

1.2 产品简介
本产品是一款在线电导率仪，可同时测量电导率、TDS（总溶解固体）和盐度。产品采用点阵LCD液晶屏显示，智能菜单操作，具备多种自动标定功能、多种信号输出方式、手动和自动温度补偿、两组继电器控制开关等功能。
产品广泛应用于火电、化工化肥、冶金、环保、制药、生化、食品和自来水等溶液中电导率值的连续监测。
2. 技术参数
2.1 基本测量参数
参数项 | 规格说明 |
电导率测量范围 | 0 ~ 500 mS/cm |
TDS测量范围 | 0 ~ 250 g/L |
盐度测量范围 | 0 ~ 700 PPT，0~70%，0~700 g/L |
温度测量范围 | 0 ~ 150°C（根据电极） |
测量精度 | 电导率/TDS/盐度：±1% F.S；温度：±0.3°C |
分辨率 | 电导率：0.01 μS/cm；0.01 mS/cm；TDS：0.01 mg/L；0.01 g/L；盐度：0.01 PPT；0.1%；0.01 mg/L；温度：±0.1°C |
稳定性 | 电导率/TDS/盐度：±0.2% F.S / 24h |
温度补偿 | 自动或手动 |
2.2 电气与通信参数
参数项 | 规格说明 |
供电电源 | 85 ~ 265 VAC 或 9 ~ 36 VDC |
功率 | ≤3 W |
电流输出 | 标配1路4~20 mA，可选配2路 |
通讯输出 | 标配RS-485 Modbus RTU |
继电器 | 二组 5A 240VAC / 5A 28VDC 或 120VAC |
2.3 工作环境条件
参数项 | 规格说明 |
环境温度 | -10 ~ 60 °C |
相对湿度 | ≤90% |
电磁环境 | 除地球磁场外周围无强磁场干扰 |
防护等级 | IP65 |
2.4 机械与安装参数
参数项 | 规格说明 |
外形尺寸 | 98 × 98 × 130 mm |
开孔尺寸 | 92.5 × 92.5 mm |
安装方式 | 盘装/柜装/嵌入式或壁挂 |
仪表重量 | 0.6 kg |
3. 功能特性
3.1 显示与操作功能
1. 点阵LCD液晶屏显示。
2. 智能菜单操作。
3. 同界面显示电导率/TDS/盐度/温度、状态等。
4. 可设密码保护，防止非工作人员误操作。
3.2 测量功能
1. 同时测量电导率、TDS和盐度三个参数。
2. 宽量程设计，覆盖从纯水到高浓度盐水的测量需求。
3. 多种自动标定功能。
3.3 模拟输出功能
标配1路4~20 mA输出，可选配2路，用于将测量结果实时传输至数据采集仪或上位机系统。
3.4 通信功能
标配RS-485 Modbus RTU通讯接口，便于集成到各类监测系统中。
3.5 控制输出功能
两组继电器控制开关，5A 240VAC/5A 28VDC或120VAC，支持高限、低限、迟滞量控制。
3.6 温度补偿功能
支持手动或自动温度补偿，确保在不同温度条件下的测量精度。
3.7 密码保护功能
可设密码保护，防止非工作人员误操作。
4. 安装指南
4.1 安装方式
本产品支持盘装/柜装/嵌入式或壁挂安装。开孔尺寸为92.5×92.5mm。
4.2 电气接线
按照接线图正确连接电源线、信号线和通信线。供电电源为85~265VAC或9~36VDC。
5. 维护与保养
5.1 日常维护
1. 定期清洁电极表面，防止污物附着影响测量精度。
2. 检查电缆连接是否牢固。
3. 观察仪表显示是否正常。
5.2 电极维护
1. 定期清洁电极，保持电极表面干净。
2. 定期校准，确保测量精度。
5.3 维护周期建议
维护项目 | 建议周期 | 说明 |
电极清洁 | 每月一次 | 根据水质情况调整 |
电极校准 | 每月一次 | 确保测量精度 |
接线检查 | 每半年一次 | 检查接线端子是否牢固 |
整机校验 | 每年一次 | 全面检查测量精度和功能 |
6. 应用范围
本产品适用于以下领域的电导率/TDS/盐度在线监测场景：
1. 火电行业：锅炉用水、循环冷却水的电导率监测。
2. 化工化肥行业：化工工艺过程中电导率值的监测。
3. 冶金行业：工业用水的电导率监测。
4. 环保行业：废水处理过程中的电导率监测。
5. 制药行业：制药用水的电导率监测。
6. 生化行业：生化工艺过程中的电导率监测。
7. 食品行业：食品加工用水的电导率监测。
8. 自来水行业：饮用水及原水的电导率监测。
7. 注意事项
1. 仪表安装时应避免阳光直射和雨淋。
2. 电极电缆应独立走线，避免与动力线同槽。
3. 定期清洁电极表面，确保测量精度。
4. 定期校准，确保测量精度。
5. 本产品应在技术规格规定的环境条件下使用，超出规定范围的使用可能导致测量精度下降或设备损坏。
8. 常见问题处理
问题现象 | 可能原因 | 处理建议 |
测量值异常 | 电极污染或未校准 | 清洁电极并重新校准 |
测量值不准 | 电极老化或温度补偿不当 | 更换电极，检查温补设置 |
无4~20 mA输出 | 输出接线错误或参数设置不当 | 检查输出接线，检查参数设置 |
继电器不动作 | 报警值设置不当或接线错误 | 检查报警值设置，检查继电器接线 |
通讯异常 | 通讯参数设置不当或线路故障 | 检查通讯参数设置，检查线路连接 |
仪表无显示 | 电源故障 | 检查电源连接 |
本文档所含技术信息仅供参考，如有变更，以实际产品为准。
